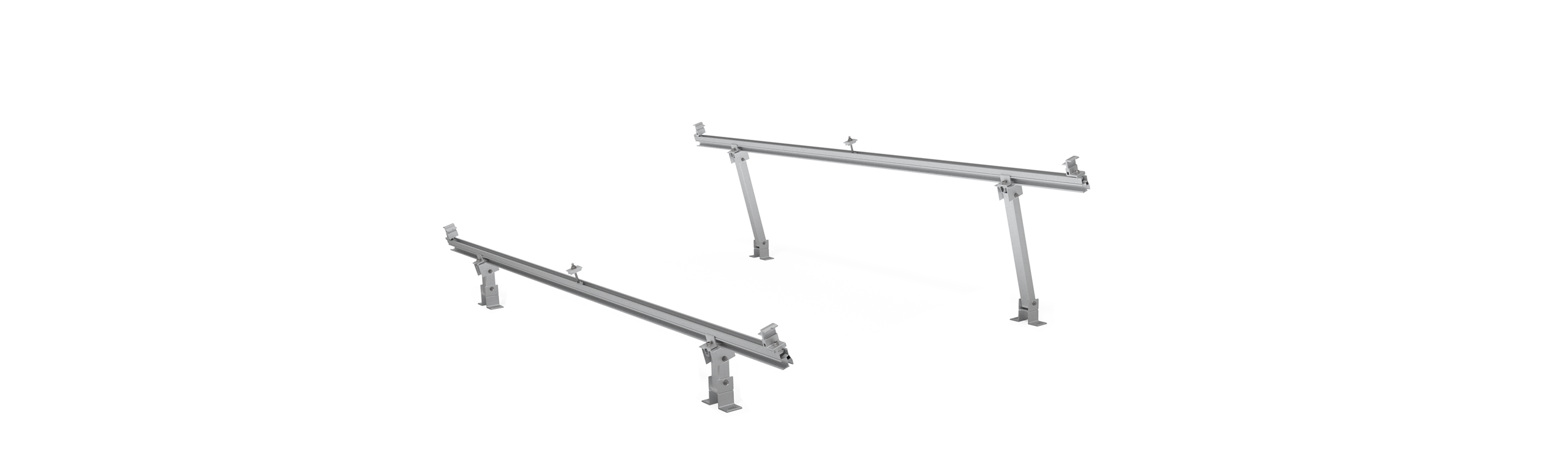

Sistema Vertical 2 Catetos | XSV2C-XX

Diseñado para diferentes medidas de panel

Resistencia al viento desde 160-210 km/hr

Diseño propio de perfiles en Aluminio 6005 T6

Tornillería de acero inoxidable

Inclinación

10°,15°,20°, 25° y 30°

Terminal para puesta a tierra

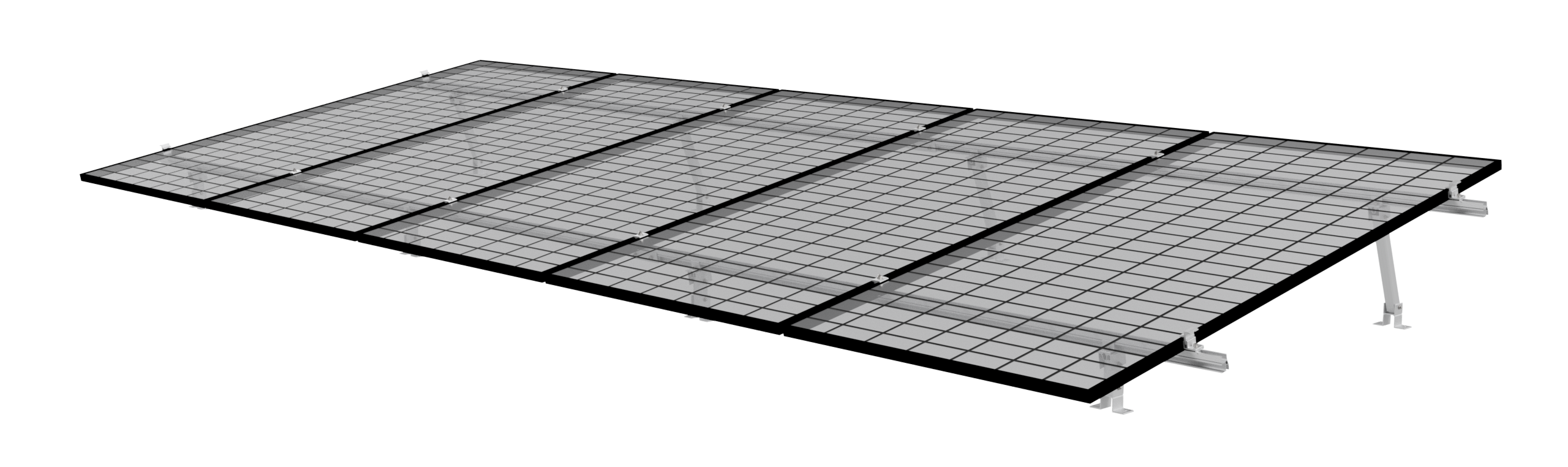

  • El Sistema Vertical 2 Catetos con bases preensambladas, para alojar módulos fotovoltaicos, que facilitan la instalación.
  • Este soporte para panel, cuenta con dos bases frontales y traseras con inclinación fija.
  • Producto asequible de montaje vertical con inclinación.
  • Se puede realizar instalación fotovoltaica en casi cualquier tipo de superficie.
  • Sistema modular que se acopla al acomodo o diseño de su proyecto.
  • Listo para ser instalado.
  • Esta estructura no requiere corte de perfil, ahorrando tiempos de instalación.

Componentes:

B2CB-X

Base formada por dos catetos con clips
(Considere X como los grados de inclinación)

RAL3

Perfil Ranurado (Riel)

AM2-C

Abrazadera central con lámina para romper el anodizado

AFA1-C

Abrazadera final
ajustable 25-53 mm con tornillería

GROUNDING LUG

Zapata para puesta a tierra

Elementos Opcionales:

(Se venden por separado)



KEL1

Enlace lateral con tornillería para perfil ranurado RAL3

SLSM-101

Soporte para sujeción de base SB2X2 a lámina R101
